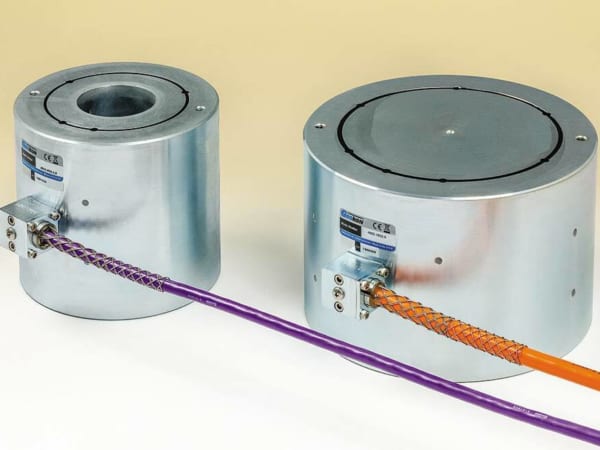

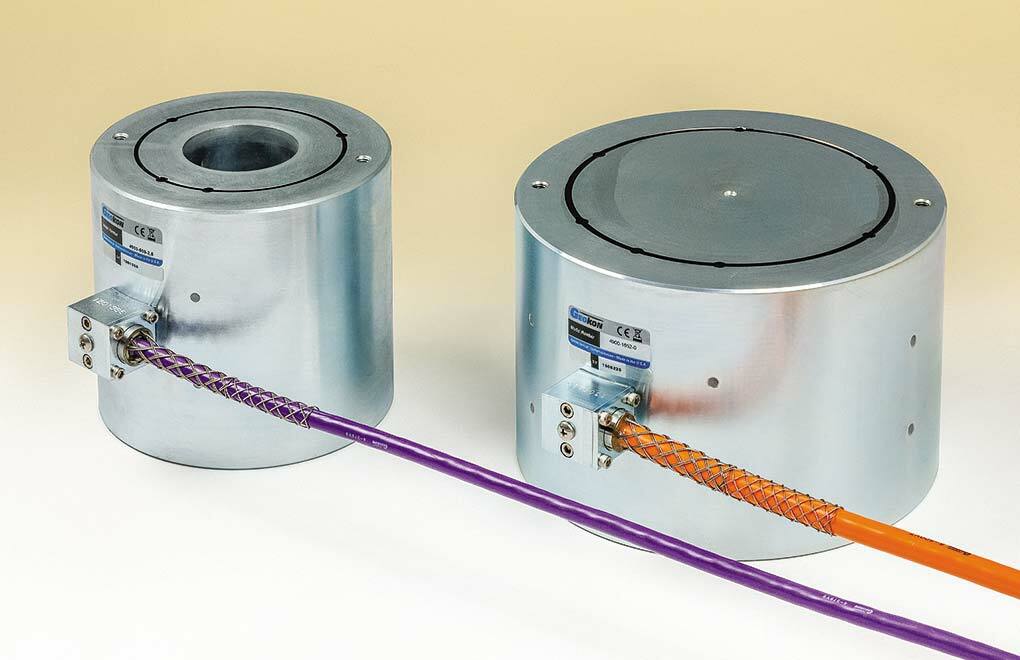

Cảm biến tải trọng 4900 Geokon

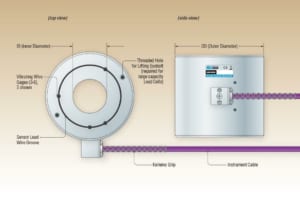

Cảm biến lực dây rung Geokon 4900 gồm có một xi-lanh làm bằng thép cường độ cao với 3, 4 hoặc 6 cảm biến ứng suất loại dây rung đặt xung quanh chu vi tấm đo. Tải trọng tác dụng lên tấm đo sẽ được đo bởi cảm biến ứng suất dây rung. Sự ảnh hưởng của tải trọng không đồng đều, lệch tâm sẽ được giảm thiểu bằng cách lấy số đọc trung bình của 3, 4 hoặc 6 cảm biến.
Load Cells Geokon 4900 dùng để quan trắc tải trọng của neo và bu-lông đá tại tường vây hố móng sâu, neo đập bê tông, hầm vòm thép và thanh chống.
Load Cell loại dây rung cung cấp sự ổn định lâu dài tuyệt vời và có thể sử dụng cáp tín hiệu với chiều dài lớn mà vẫn đảm bảo được tín hiệu đầu ra ổn định, chính xác. Chúng có khả năng chống nước, có hệ số giãn nở vì nhiệt thấp và sử dụng bình thường trong môi trường bức xạ nhiệt cao. Các phiên bản chống nước hoàn toàn, để ngập trong nước cũng có sẵn.
Thông số kỹ thuật 4900 Geokon:
| Dải đo | 100 – 10,000 kN |
| Giới hạn đo | 150% F.S. |
| Độ phân giải | 0.025% F.S. |
| Độ chính xác | ±0.5% F.S. |
| Tín hiệu ra | 1200 – 2800 Hz |
| Nhiệt độ hoạt động | −20°C to +80°C |
| Cáp tín hiệu | Nhiều dây dẫn theo cặp với áo bọc PVC |
| Đường kính | Đặc, 25, 50, 75, 100, 125, 150, 200, 250 mm |
