Cảm biến đo tải trọng Model 4910
Mô tả

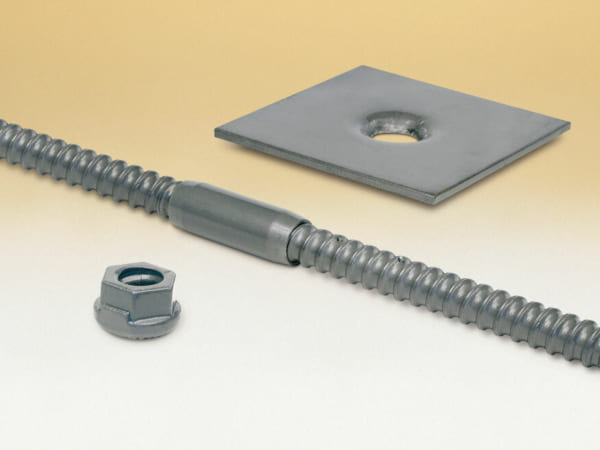

Cảm biến đo tải trọng Model 4910 được chế tạo bằng cách đưa một thiết bị đo độ căng dây rung vào bên trong một thanh thép có ren tiêu chuẩn. Độ dài ngắn này sau đó có thể được kết nối thông qua đầu nối thanh với chiều dài dài hơn của cùng một vật liệu bu lông. Chắn đá được lắp đặt theo cách bình thường, đảm bảo rằng thiết bị đo biến dạng vẫn nằm trong phần chịu tải của chốt chặn. Máy đo biến dạng được đọc bằng một đầu dò di động, đầu của nó được đưa vào bên trong phần cuối của chốt đá để tiếp xúc với một đầu nối điện được kết nối với máy đo biến dạng. Các lực trong chốt đá được chuyển đổi thành tải trọng tương đương bằng cách sử dụng các hệ số hiệu chuẩn được cung cấp cùng với thiết bị.
Ưu điểm: kết quả chính xác, ổn định lâu dài, tránh được va chạm, biến dạng lên thiết bị dây rung, …
Thông số kỹ thuật
| Phạm vi tiêu chuẩn |
2500 µε, tương đương với khoảng 27.215 kg trong một bu lông Ø 25 mm |
| Độ phân giải |
0,5 µε, tương đương với khoảng 5 kg trong một bu lông Ø 25 mm |
| Độ chính xác cảm biến |
± 0,25% FS |
| Tuyến tính |
± 0,5% FS |
| Đầu ra |
1400-3000 Hz |
| Nhiệt độ hoạt động |
−20 đến + 80 ° C |
| kích thước bu long |
25 mm, thép cây # 8 và lớn hơn |
| Chiều dài |
300 mm (tiêu chuẩn) |
