Bộ ghép kênh Mô hình 8032 bao gồm một bảng điều khiển và bảng ghép kênh tích hợp, với các rơ le cơ học, để cho phép chuyển đổi các kết nối đồng hồ đo trong Mô hình Hệ thống ghi dữ liệu dòng 8600.

Hai cấu hình được hỗ trợ; 16 kênh 4 dây dẫn hoặc 32 kênh 2 dây dẫn. Mỗi kênh được bảo vệ bởi một hệ thống chống sét tích hợp để bảo vệ chống sét hoặc quá độ cảm ứng EMI / RFI. Các công tắc thủ công tùy chọn cho phép các phép đo thủ công bằng cách sử dụng thiết bị đọc di động song song với các phép đo được thực hiện tự động với bộ ghi dữ liệu.

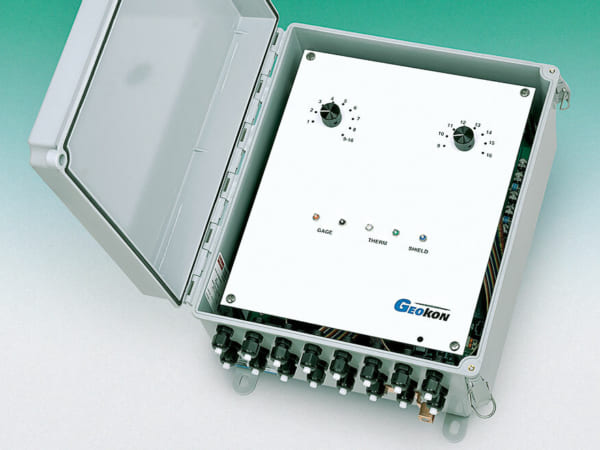

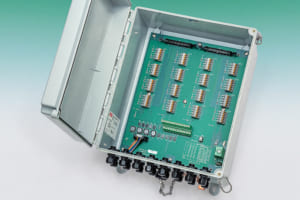

Model 8032 được đặt trong vỏ bọc chống thời tiết Nema 4X, với các đầu vào cáp có kích thước phù hợp, để sử dụng với Model 8600-1. Model 8600-2 kết hợp bo mạch Multiplexer 8032 trong vỏ riêng của nó. Model 8032 là một thiết bị tiêu thụ điện năng thấp có thể được định vị

ở một khoảng cách đáng kể so với bộ ghi dữ liệu. Tuy nhiên, có những giới hạn về khoảng cách, trong điều kiện hoạt động bình thường, chủ yếu là do sự sụt giảm điện áp của cáp kết nối trên chiều dài của nó, điều này ảnh hưởng đến tín hiệu điều khiển.

Thông số kỹ thuật

Tài liệu đính kèm:

8600_Series_Dataloggers
